由繁至简的过程必然是及其艰难的，但是其结果无疑是喜人的，从智能产品受到广大用户群体的支持与认可不难看出来，简单便捷的操作更易获得用户的喜欢。电路防护的道理其实也是一样的，越简单有效的防护方案就越容易获得工程师的    认可。如何让防护变得简单，更易实现？在被保护电路中接入合适的电路保护器件，硕凯低电感TVS二极管可以让过压防护更为简单。让过压防护更简单的前提必然要确保防护器件的有效性，确定TVS二极管能够满足产品被保护电路的防护等级。

将TVS二极管SMF5.0CA并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。以下是硕凯电子SOCAY双向二极管SMF5.0CA的参数与特性，希望能够帮助到客户TVS二极管的选型。

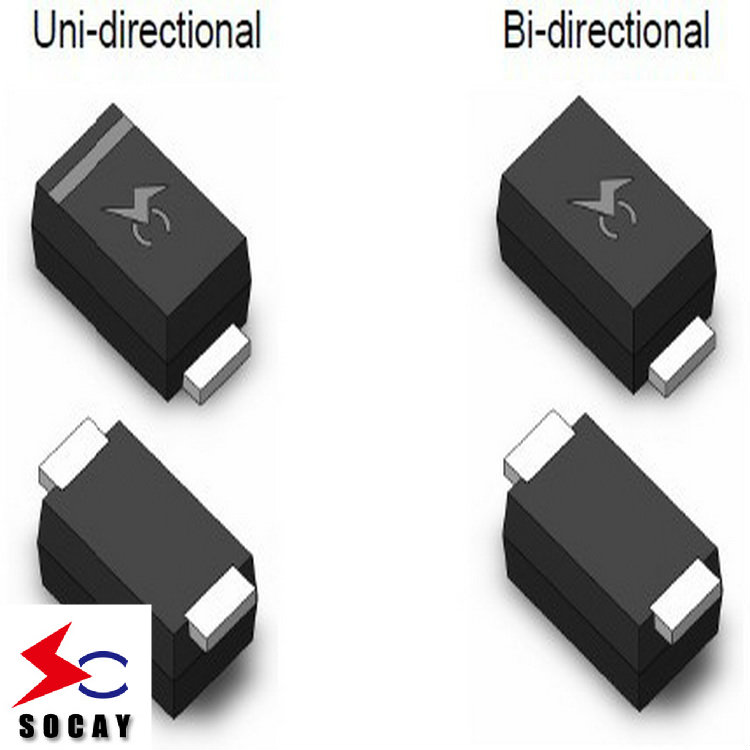

图：硕凯电子SOCAY双向TVS二极管SMF5.0CA

SMF5.0CA的参数：

封装：SOD-123

电压：5.0V

电流：21.74A

钳位电压：9.2V

功率：200W，更多TVS管型号、规格参数、特性应用可直接访问硕凯电子官网。

SMF5.0CA的特性：

1、兼容工业标准的SOD-123封装

2、为表面安装应用优化电路板空间

3、低泄漏

4、单向和双向单元

5、玻璃钝化结

6、低电感

7、优良的钳位能力

8、200W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%

9、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps

10、高温焊接：终端260°C/40秒

11、典型的最大温度系数△Vbr =0.1% x Vbr@25°C x △T

12、塑料包装有保险商实验室可燃性94V-0

13、无铅镀雾锡

14、无卤化，符合RoHS

15、典型失效模式是在指定的电压或电流下出现

16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的

17、IEC-61000-4-2 ESD 15kV(空气)，8kV(接触)

18、数据线的ESD保护符合IEC 61000-4-2(IEC801-2)

19、数据线的EFT保护符合IEC 61000-4-4(IEC801-4)
